ベアリングを交換する必要があるかどうかを見分ける方法: 主要な兆候

ベアリングを交換する必要があるかどうかを見分ける方法: 簡単な答え

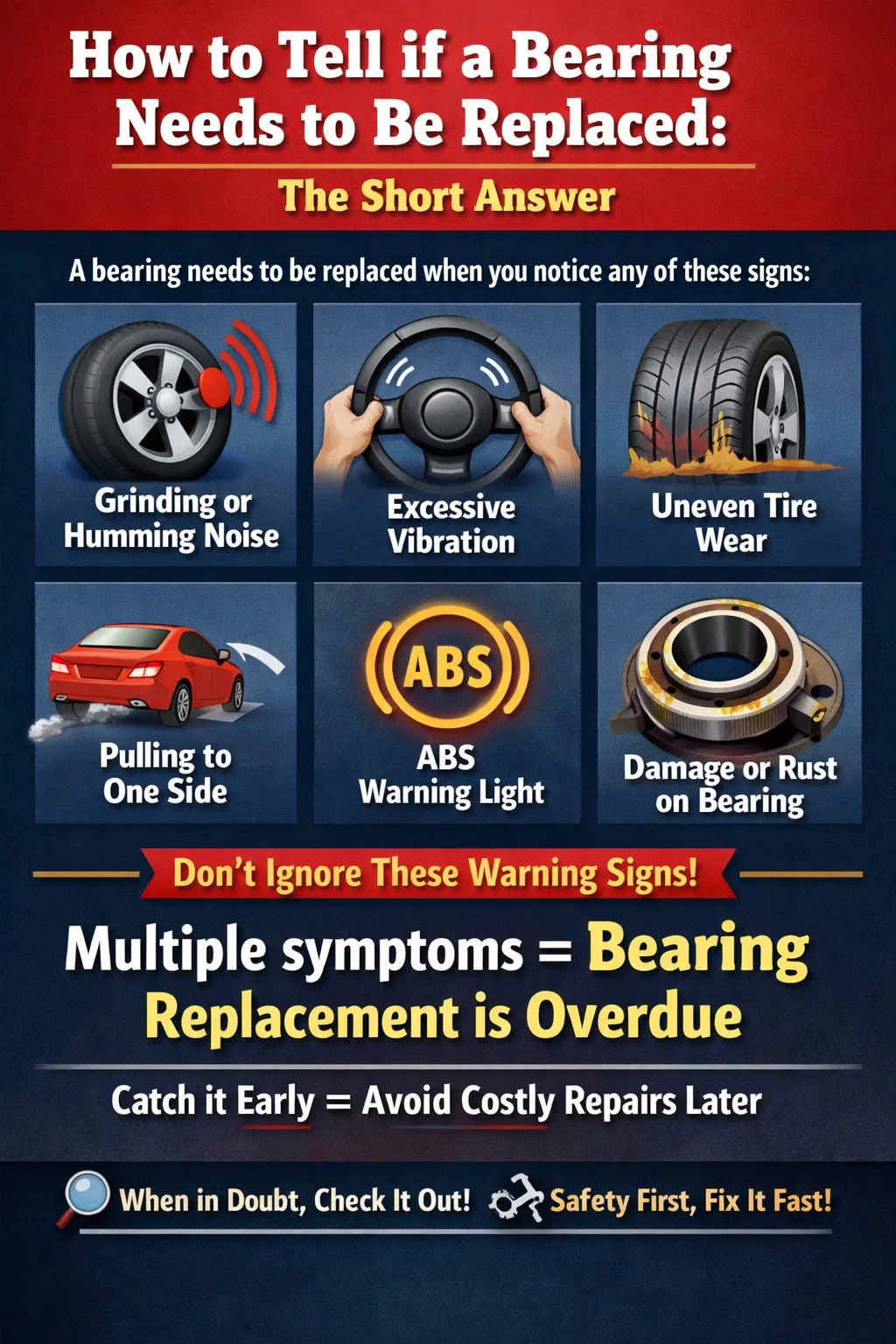

A ベアリング 次のいずれかまたは複数の症状に気づいた場合は、交換する必要があります: 速度に応じて変化する持続的なゴシゴシ音、ハム音、うなり音、ステアリングホイールまたはシャーシを通る異常な振動、不均一または加速したタイヤの摩耗、ブレーキをかけたときに車両が片側に引っ張られる、座面の錆、穴あき、変色などの目に見える物理的損傷。自動車の場合、ABS 警告灯の点灯は、ホイール ベアリングの故障を直接示している可能性もあります。どのような症状であっても調査する価値があります。複数の症状が同時に現れる場合は、ほとんどの場合、交換時期が過ぎていることを意味します。

ベアリングは、ホイールベアリング、工業用ローラーベアリング、機械スピンドルベアリングのいずれであっても、ラジアル荷重とアキシアル荷重を負荷しながら可動部品間の摩擦を最小限に抑えるという同じ役割を果たします。その機能が低下すると、不快な騒音から致命的な機械故障に至るまで、その影響は多岐にわたります。正確な警告サインを理解し、それを確認する方法を知っているかどうかは、150 ドルのベアリング交換を早期に発見できるか、後になって 1,000 ドルの修理費に直面するかの違いです。

異常な騒音: 最初で最も信頼できる警告サイン

騒音は、ベアリングの故障を示す最も初期かつ最も頻繁に報告される指標です。音は損傷の進行度やベアリングの種類に応じて変化しますが、いくつかのパターンはほぼすべての用途で一貫しています。

スピードとともに変化するハミングとドローン

エンジン速度ではなく車速に応じて増減する低く周期的なハム音は、ホイール ベアリングの摩耗を示す最も顕著な症状の 1 つです。異音は、ベアリングレースや転動体の回転時に振動を発生させるわずかな凹凸によって発生します。時速 40 マイルから時速 110 マイルに加速し、ハム音が著しく大きくなった場合は、ベアリングが最も疑われます。同じ原理が産業機械にも当てはまります。コンベアやモーターのシャフトを動かすベアリングは、内部のクリアランスが大きくなるにつれて、ドローンをより顕著に発生させます。

研削、うなり、金属と金属の接触

歯ぎしりはハミングよりも深刻な兆候です。これは通常、ベアリングの潤滑が失敗したか、転動体または軌道に穴が開いたか、シールが損傷してベアリングハウジングに破片が侵入したことを意味します。この段階では、回転するたびに金属と金属の接触が発生します。車の場合、コーナリングではベアリング アセンブリの片側により大きな負荷がかかるため、旋回時や体重移動時にこの摩擦音が最もはっきりと聞こえます。機械では、研削はベアリングが高度な故障状態にあることを示しており、直ちにオフラインにする必要があります。

カチッ、キーキー、周期的なチャープ音

ホイールの回転に合わせてリズミカルな間隔で発生するクリック音は、CV ジョイントの損傷またはベアリング内の転動体の欠けを示していることがよくあります。鳥のさえずり音と表現されることもある鳴きは、ベアリングケージが変形したり、ベアリングレースが空になったりしたときに発生することがあります。これらの音は低速で最も目立つ傾向があり、高速道路では一時的に消える場合があり、所有者が問題が自然に解決したと誤解する可能性があります。そうではありません。

スワーブテストを使用してどのベアリングにノイズが発生しているかを診断する

特にホイールベアリングの場合、簡単な傾斜テストを行うと、車両を持ち上げる前にどちらの側が故障しているかを特定するのに役立ちます。高速道路を時速 50 マイルから 70 マイルの速度で走行しているときは、車線の位置を左右にゆっくりとスムーズに移動します。左にステアリングすると、重量が右の車輪に移動し、右側のベアリングに負荷がかかります。右に移動するにつれてハミングやドローン音が増加する場合は、左側のベアリングに問題がある可能性があります。逆も同様です。 このテストが機能するのは、劣化したベアリングに荷重を加えると騒音が大きくなり、反対側のベアリングを一時的に荷重から外すと騒音が減少するためです。 テストは、交通量が最小限の安全でオープンな場所で実行してください。

ステアリングホイールまたはシャーシからの振動

振動は、ベアリングが許容範囲を超えて摩耗したことを示すもう 1 つの強力な指標です。タイヤのアンバランスとは異なり、通常、特定の速度範囲 (通常時速 60 ～ 70 マイル) でハンドルの揺れが発生し、高速になると消えますが、ベアリング関連の振動は、速度が増加するにつれて徐々に悪化する傾向があり、自動修正されません。

ホイールベアリングが劣化すると、ハブアセンブリに過剰な遊びが生じます。内部クリアランスが大きくなると、ホイールは路面と完全に一貫した接触面を維持できなくなります。その結果生じる不安定性はサスペンションやステアリングコラムを伝わって伝わり、コーナリング中や車線変更中に最も顕著な継続的または脈動的な震えとして感じられることがよくあります。産業用機器では、試運転中に存在しなかった振動、または時間の経過とともに徐々に悪化した振動は、影響を受けるシャフトまたはハウジング内のすべてのベアリングを検査するための決定的な信号として扱われます。

予知保全プログラムで使用される振動解析ツールは、内輪の損傷、外輪の損傷、転動体の剥離などの特定の故障モードに関連する周波数の兆候を測定し、ベアリングの欠陥を聞こえるようになるかなり前に検出できます。このような機器を利用できない平均的な車両所有者にとって、身体的感覚を信頼し、それを他の症状と組み合わせるのが現実的なアプローチです。

ホイールのぐらつきと物理的な振動テスト

ホイールハブの過剰な遊びは、ホイールベアリングが危険な状態に達していることを示す最も簡単な兆候の 1 つです。これは、工具を必要としない簡単な物理検査で自宅で確認できます。

フロアジャッキを使用して車両を安全に持ち上げ、ジャッキスタンドで固定します。このテストでは決してシザージャッキだけに頼らないでください。ホイールが地面から離れたら、タイヤの 12 時と 6 時の位置をしっかりと握り、手前に、または手前に遠ざけるように動かしてみます。次に、グリップを 3 時と 9 時の位置に移動し、テストを繰り返します。 適切に機能するホイールベアリングは、知覚できる動きを示さないはずです。 検出可能なぐらつき、カタカタ音、または緩みは、たとえ少量であっても、ベアリングがホイール アセンブリを所定の位置にしっかりと保持する能力を失っていることを示しており、遅滞なく交換する必要があります。

高速道路でのふらつきが発生すると、その影響が大きくなります。ドライバーは、車両の前部が正確に追従していないかのように、ステアリングが浮いている、またはダーツしているような感覚に気づく場合があります。これは監視して再検討する必要のある症状ではありません。ベアリングの遊びが過剰なホイールは、極端な条件下では車両から完全に分離する可能性があります。公表された事故報告書では、ホイールベアリングの完全な故障により、高速道路速度での壊滅的な制御不能が引き起こされたことが確認されています。

ステアリングのドリフト、引っ張り、応答性の低下

走行中に一貫して片側に引っ張られる車両、またはブレーキ中にドリフトする車両は、ドリフトする側のホイール ベアリングが故障している可能性があります。ベアリングが劣化すると、影響を受けたホイールに不均一な転がり抵抗が発生します。この抵抗により、車両が真っすぐに追従する能力が妨げられ、ドライブトレインとステアリングのジオメトリに非対称な力が加わります。

この症状の難しさは、ブレーキ キャリパーの引きずり、タイヤの圧力の不均一、ホイールの位置のずれなど、他のいくつかの一般的な問題と重なることです。アライメントチェックがきれいに戻り、タイヤの空気圧が正しく、ブレーキに固着や不均一な摩耗の兆候が見られない場合、次に疑わしいのはホイールベアリングです。車両を持ち上げて各ホイールを手で回す整備士は、手動回転テスト中の感触と音だけで、ベアリングの固着や粗い感触を特定できることがよくあります。

ステアリングの緩みやふらつき（車両が新車時のような鮮明でダイレクトな感触で反応しなくなった場合）も、特に他の症状と組み合わさった場合、ベアリングの摩耗を示している可能性があります。健全なホイール ベアリングはハブ アセンブリの剛性を保ちます。摩耗したものは微細な動きを可能にし、ステアリングの感触を和らげ、ドライバーの入力に対する車両の応答を遅らせます。

ABS警告灯とセンサー干渉

最新の車両では、アンチロック ブレーキ システム用の車輪速度センサーがホイール ベアリング ハブ アセンブリに直接、またはホイール ベアリング ハブ アセンブリに隣接して組み込まれています。この設計は、ベアリングの故障が ABS センサーの性能に直接干渉する可能性があることを意味します。ベアリングが摩耗し、内部クリアランスが増加すると、センサーとトーンリング (車輪速度を計算するために読み取る歯付きリング) との関係が矛盾します。 ECU は、そのコーナーから不安定または欠落した速度データを受信し、ダッシュボードの ABS 警告灯を点灯します。

車両がブレーキをかけておらず、車輪のスリップが発生していない場合でも、ベアリングの問題により ABS ライトが点灯する場合があることに注意してください。 ABS またはトラクション コントロールの警告が、それを引き起こすような明らかな運転イベントがないにもかかわらず表示され、断続的に解除されて復帰する場合、ホイール ベアリングは検査すべき最優先項目です。 OBD-II スキャンでは通常、車輪速度センサーの障害コードが表示され、それが示すホイールは最初にベアリングの検査が必要なホイールです。

不均一または異常なタイヤの摩耗パターン

ホイールが適切に調整され、ハブ アセンブリが路面に対して一貫した正しい角度でホイールを保持すると、タイヤは均等に摩耗します。ベアリングが摩耗するとハブに遊びが生じ、特に負荷がかかったときにホイールがわずかに傾く可能性があります。この傾きにより、タイヤはわずかな角度で路面と接触し、摩耗がトレッド幅全体に分散されるのではなく、片側のエッジに集中します。

1 つのタイヤが同じ車軸の反対側のタイヤよりも早く摩耗している場合、または対応するアライメントの問題がないのに 1 つのタイヤの内側または外側のショルダーが過度に摩耗していることに気付いた場合は、そのコーナーのホイール ベアリングに注意を払う必要があります。この症状は徐々に進行し、ベアリングが故障し始めてからかなり後に目に見えるようになります。つまり、摩耗パターン自体によって、問題がしばらくの間存在していたことがわかります。

タイヤの異常摩耗を引き起こしているベアリングの上で走行を続けると、タイヤの損傷速度が加速します。時期尚早のタイヤ交換による追加コストに加えて、タイヤの一部の溝の深さが減少すると、雨天時のハンドリングとブレーキ性能が損なわれ、ベアリングの故障に伴うリスクがさらに高まります。

目視検査: ベアリング自体の何を探すべきか

開いた産業用ベアリング、トレーラーのテーパーローラーベアリング、またはハブから取り外したベアリングの場合のように、ベアリングにアクセスして直接検査できる場合は、目視検査により交換が必要かどうかの決定的な証拠が得られます。

上の表にある損傷タイプはいずれも、単独で交換するのに十分な根拠となります。ベアリングの剥離、熱変色、保持器の亀裂が見られる場合、部分的な修理はできません。経済性は単純です。 新しいベアリングのコストは、ベアリングを完全に故障するまで使用することによって引き起こされる二次的損傷のコストよりも常に低くなります。

ベアリング故障の指標としての過剰な熱

異常な発熱は産業用ベアリング用途における重要な診断信号であり、自動車のメンテナンスにおいてもその関連性が高まっています。ベアリングは、通常の条件下では周囲温度よりも高温で動作します。用途に応じて、周囲温度より 10°C ～ 30°C 高い程度の上昇は一般に許容されます。メーカーの定格動作範囲を大幅に超える温度は、問題があることを示しています。

産業環境では、赤外線温度計と熱画像カメラが、通常動作中の軸受温度の基準値を設定したり、定期検査中に異常に高温で動作しているユニットにフラグを立てたりするためによく使用されます。車の場合、中程度の速度で短距離を走行した直後にホイールハブが著しく熱く、あるいは温かく感じられる場合は、ベアリングが固着しているか、適切な潤滑なしで動作していることを示している可能性があります。この同じ熱により、ブレーキ ローター、キャリパー シール、ハブ シールなどの隣接するコンポーネントが損傷し、ベアリングの 1 回の交換がより大規模な修理に変わる可能性があります。

過熱は間接的に検出することもできます。運転後の焦げた匂い、特に片方の車輪付近の焦げた匂いは真剣に受け止める価値があります。ベアリングが過剰な熱にさらされると、製造中に鋼に施された硬化処理が損なわれてしまいます。柔らかい金属は摩耗が早くなります。つまり、新たにグリースを塗布したベアリングでも過熱すると、熱制限内に保たれていたベアリングよりもはるかに早く故障することになります。その時点でベアリングの外観がどうであれ交換は避けられません。

ベアリングの実際の寿命はどのくらいですか?

ベアリングの寿命は、用途、負荷、潤滑の品質、シールの有効性、および動作環境に大きく依存します。特定の使用例の現実的な耐用年数を理解すると、症状が現れるのを待つのではなく、適切な検査間隔を設定するのに役立ちます。

• 自動車ホイールベアリング: ほとんどの場合、通常の条件下で 75,000 ～ 150,000 マイル持続します。舗装されていない荒れた道路や、冬に道路に塩分が多く含まれる地域を定期的に走行する車両では、75,000 マイルのかなり前に早期故障が発生する可能性があります。ホイールベアリングの故障は、湿気がシールに浸透する深海、砂地、塩分濃度の高い道路を定期的に走行する車両で 50,000 マイル未満で記録されています。
• 産業用転動体ベアリング: L10 定格寿命 (ベアリングの母集団の 10% が故障すると予想される点) は、負荷と速度によって大きく異なります。負荷が軽く、適切に潤滑されたクリーンな環境のベアリングは、数万時間稼働する可能性があります。同じベアリングが汚染された環境で最大定格荷重で動作すると、その時間の何分の 1 かで故障する可能性があります。
• 自転車および小型機器のベアリング: これらは通常、条件に応じて 1,000 ～ 5,000 時間の使用ごとに検査が必要で、手動回転時の荒れや目に見える遊びが原因で交換が行われます。

走行距離や時間のみに基づいて交換を計画するのではなく、間隔ベースの検査と症状の監視を組み合わせた方がより信頼性の高いアプローチです。症状がなく、予定された保守間隔で物理検査に合格したベアリングは、引き続き使用できます。初期症状が見られるものは、取り付けてからどれだけ最近か、走行距離がどれだけ少ないかに関係なく、最初の機会に交換する必要があります。

ベアリングの早期故障の一般的な原因

ベアリングが早期に故障する理由を理解することは、最初の故障の原因となった状況を繰り返すことを避けるのに役立ち、交換用ベアリングの種類や仕様を変える必要があるかどうかを知ることができます。

• 潤滑不良: 不十分なグリースの量、間違ったグリースの種類、粘度を失った劣化したグリース、またはグリースの漏れを可能にしたシールの故障はすべて、ベアリングの故障に直接つながります。工業用ベアリングの故障の約 36% は、潤滑の問題が根本原因であると推定されています。
• 汚染: ベアリングハウジングに侵入する汚れ、水、金属粒子、道路塩は、摩耗を促進する主な原因となります。自動車用途では、ハブ シールの損傷が最も一般的な侵入ポイントです。工業環境では、設置中またはラビリンスシールの破損により汚染が侵入する可能性があります。
• 不適切な取り付け: 取り付け中に発生するベアリングの損傷（所定の位置に打ち込まれたり、間違ったレースで運転されたり、プレス中に位置がずれたり、適切な予圧なしで取り付けられたりすることなど）は、多くの場合、使用開始して数マイルまたは数時間になるまで現れません。正しいベアリングプレスを使用し、適切なリングのみに力を加え、メーカーの仕様に対する適合性を確認することで、このカテゴリーの故障を完全に防ぐことができます。
• オーバーロード: 定格の動的または静的負荷容量を超えてベアリングを使用すると、軌道疲労が加速します。車両では、大きすぎるまたは幅が広すぎるアフターマーケット タイヤを使用すると、ホイール ベアリングに設計上の許容範囲を超える負荷がかかる可能性があり、取り付けや潤滑が適切であったとしても耐用年数が短くなる可能性があります。
• 衝撃ダメージ: 1 回の深刻なポットホール衝突、縁石への衝撃、または衝突によって、ブリネリング (ベアリング レースの永久的な凹み) が発生し、残りの耐用年数が直ちに短縮される可能性があります。車両がコーナーに大きな衝撃を受けた場合は、異音や振動がすぐに分からない場合でも、そのコーナーのホイール ベアリングを検査する必要があります。

ベアリングの故障を無視するとどうなるか

ベアリングの交換を遅らせてもコストが節約できることはほとんどありません。劣化は進行し、ベアリングが損傷した状態で長く稼働するほど、隣接するコンポーネントに与える損傷は大きくなります。

車両では、ホイール ベアリングの故障により、ハブ アセンブリ、アクスル シャフト、ブレーキ ローター、ABS センサーが損傷する可能性があります。これらのコンポーネントは、ベアリング単体の交換よりも数倍の費用がかかる可能性があります。故障の極限状態では、ホイールが車両から分離する可能性があります。これは理論上のリスクではありません。数週間にわたって警告標識を無視した後にベアリングの故障が発生し、高速道路速度で脱輪事故が発生した文書化された事例が存在します。

産業機械では、ベアリングの故障が検出されていないと、シャフトの損傷、ハウジングの損傷、ギアの損傷、および計画外の生産ダウンタイムが発生する可能性があります。製造環境からの調査によると、機器の故障による計画外のダウンタイムは、計画されたメンテナンスとして実行される同じ作業の 5 ～ 20 倍の費用がかかる可能性があることが示されています。 20 ドルから 200 ドルの費用がかかる交換用ベアリングで、生産ラインが数日間停止するような機械の焼き付きを引き起こすことは決して許されるべきではありません。

ベアリングの遊びによってタイヤが不均一に摩耗すると、早期にタイヤを交換する必要が生じ、コストがさらに高くなります。また、バインディングや粗いベアリングにより、支持されているホイールやシャフトを回転させるだけでより多くのエネルギーが消費されるため、燃料効率も低下します。

交換前にベアリングの故障を確認する手順

交換にお金をかける前に、実際にベアリングが症状の原因であることを確認することが役立ちます。上記の兆候のいくつかは他の一般的な故障と共通しているため、系統的なアプローチにより不必要な修理を回避できます。

1. 路上テスト: さまざまな速度で運転し、車両速度 (ベアリング) またはエンジン速度 (ドライブトレイン) によって騒音や振動が変化するかどうかに注目してください。偏向テストを実行して、どちらの側が影響を受けるかを特定します。
2. 物理的な振動テスト: 車両を安全に持ち上げて、各ホイールの 12/6 時と 3/9 時の位置に遊びがないか確認します。あらゆる動きはベアリングの遊びを示します。
3. スピンテスト: 車両を上げた状態で、各ホイールを手で回転させます。ベアリングが故障すると、手で回転させるとザラザラした感触が生じたり、ゴリゴリとした感触が生じたり、可聴ノイズが発生したりします。優れたベアリングはスムーズかつ静かに回転します。
4. OBD-IIスキャン: ABS ライトが点灯している場合は、コードをスキャンします。車輪速度センサーの故障コードは影響を受けたコーナーを示しており、他の症状と組み合わせるとベアリングの関与が確認されます。
5. タイヤ検査: 不均一な摩耗パターンがないか確認します。ベアリングの疑いのある位置に対応するタイヤに摩耗があるかどうかを特定します。
6. 温度チェック: 短時間運転した後、赤外線温度計を使用して、ハブの四隅すべての温度を比較します。車両が非対称にブレーキをかけていないにもかかわらず、ある場所で測定値が大幅に高かった場合は、そのコーナーに問題があることを示しています。

同じコーナーを確認するこれらのチェックを 2 つ以上行うことが、交換を進めるための最終的な基準となります。 1 つのテストだけで問題が示唆される場合は、修理に着手する前にさらに調査するか、専門家による評価を行う価値があります。

交換コスト: 予想される費用

ベアリングの交換コストは、車両のタイプ、ベアリングの設計、労働市場によって大きく異なります。現実的な期待を持つことで、ステッカーショックを防ぎ、見積価格が妥当かどうかを評価するのに役立ちます。

• 標準乗用車、ボルト締めハブアセンブリ: 部品と工賃を含めて、ホイールあたり約 250 ドルから 450 ドルです。ベアリングとハブは事前に組み立てられた単一のユニットとして納品され、ステアリング ナックルに直接ボルトで固定されますが、適度な労力が必要です。
• 圧入ホイールベアリング: これらには、古いベアリングをハブから取り外して新しいベアリングを取り付けるための特殊なプレス装置が必要です。ハブを車両から取り外してプレス機に持ち込む必要があることが多いため、人件費はさらに高くなります (通常、ホイールあたり 350 ドルから 550 ドル)。
• 高級車とEV： 高級ブランドや電気自動車のハブ アセンブリは、ホイールあたり 700 ドル以上の費用がかかる場合があります。これは、OEM 部品のコストが高いことと、ハブへの ABS センサーやその他の電子機器の統合が原因の 1 つです。
• 軽トラックと大型SUV: アクスルエンドごとに 600 ドルから 1,200 ドルのコストがかかりますが、一部の大型トラック用途ではその数字を超えます。

知っておく価値のあるコスト削減のポイントは、車軸の片側のベアリングが故障した場合、通常、症状が現れていない限り、反対側のベアリングを積極的に交換する必要はありません。トレッドの深さを均等に維持するために対称的な交換が推奨されるタイヤとは異なり、ホイール ベアリングは独立したコンポーネントであり、同じ車軸の反対側の故障の影響を受けません。
