各種非標準ベアリング Manufacturers

1. 概念と定義
A 非標準ベアリング 標準軸受シリーズ（ISO や ABMA などの組織によって定義されたものなど）の確立された寸法、幾何学的仕様、または性能仕様から逸脱した軸受です。これらのベアリングは、既製の標準ベアリングでは満たせない特定の要件を満たすように設計および製造されています。
非標準ベアリングの必要性は、さまざまな用途における独自の設計制約から生じます。これらの制約には次のものが含まれる場合があります。
スペースが限られている: ハウジングの穴、外径、または幅が異常です。
特殊な荷重条件: 標準サイズでは一般的ではない、ラジアル荷重、アキシアル荷重、またはモーメント荷重の特定の組み合わせを処理するための要件。
統合コンポーネント: ベアリングにギア、フランジ、シール、または特定の取り付け機能などの他の機能部品を組み込む必要性。
環境要因: 極端な温度、腐食性環境、または真空条件下での動作。

2. 非標準ベアリングの一般的な種類

非標準ベアリングには幅広い設計が含まれており、多くの場合カスタムメイドされます。一般的なカテゴリには次のようなものがあります。
自動車用クラッチ レリーズ ベアリング: スローアウト ベアリングとも呼ばれるこれらは、高度に特殊化された非標準ベアリングの代表的な例です。マニュアルトランスミッションのクラッチを接続したり切断したりするように設計されています。その設計には、特定の取り付けインターフェースを備えたプラスチックまたは金属のハウジングに統合されたベアリング ユニットが含まれることが多く、最小限の潤滑で動作しながら高い軸方向荷重と回転速度に耐える必要があります。

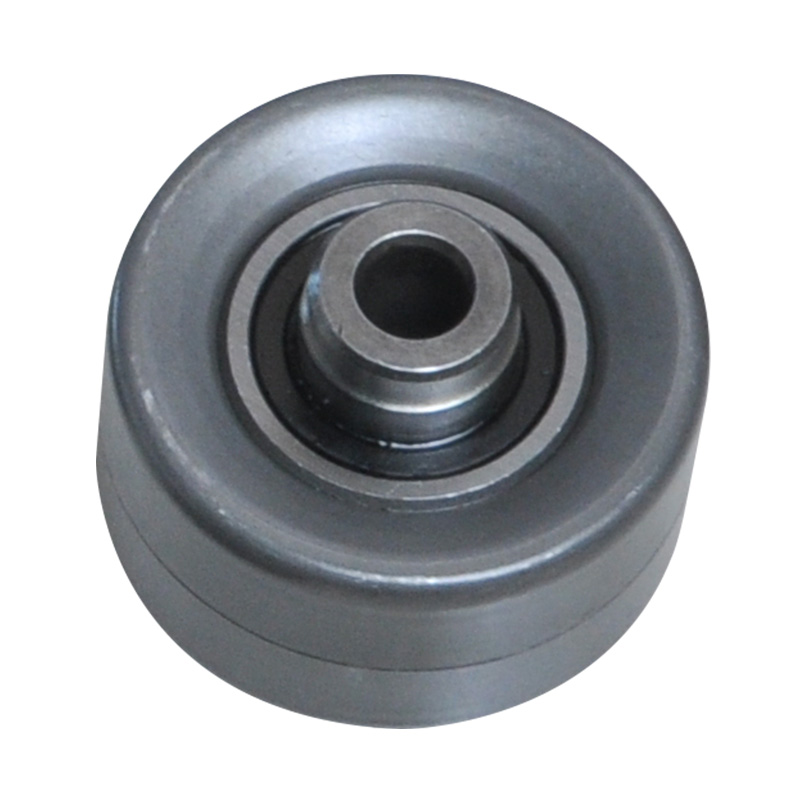

特殊寸法のベアリング: これらは、標準設計 (深溝玉軸受など) に基づいていますが、独自のハウジングまたはシャフトに適合するように非標準の穴径、外径、または幅を備えたベアリングです。
統合または変更されたコンポーネントを備えたベアリング: このカテゴリには次のものが含まれます。

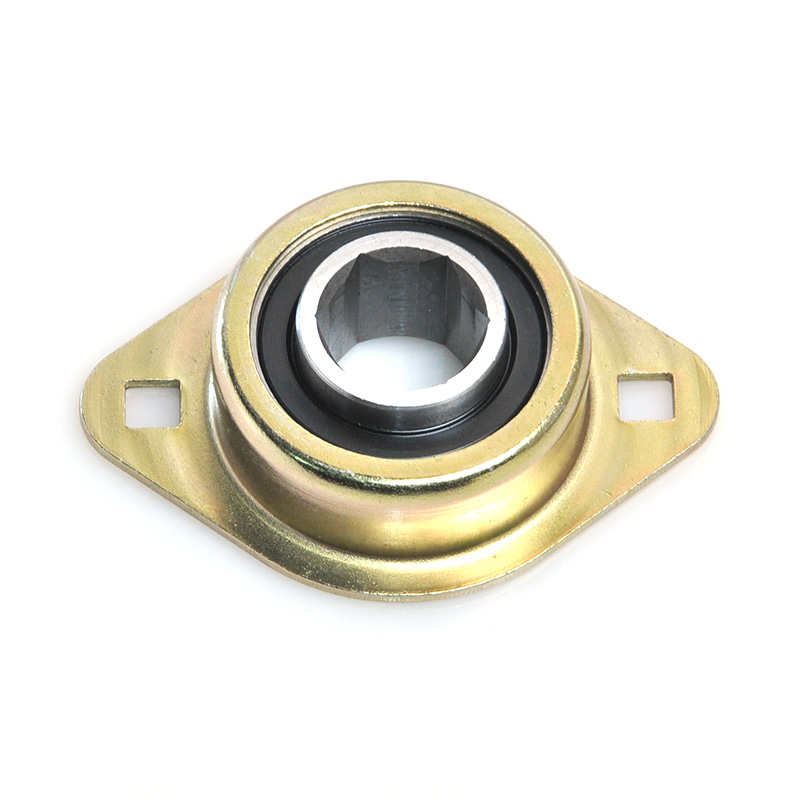

フランジ付きベアリング: 取り付けと軸方向の位置決めを簡素化するための一体型フランジを備えたベアリング。
延長内輪ベアリング: 隣接するコンポーネントのシールや取り付けを容易にするために内輪が延長されたベアリング。
特殊なシールまたはシールドを備えたベアリング: 特有の汚染や潤滑保持の問題に対応するカスタマイズされたシール ソリューション。
分割ベアリング: これらのベアリングは 2 つ以上の部品で製造されているため、周囲の機械を分解することなく取り付けと取り外しが可能であり、狭いスペースや大きなシャフトのメンテナンスに非常に役立ちます。
ミニチュアおよび機器用ベアリング: 標準サイズでは大きすぎる医療機器、光学機器、精密ロボット工学などの用途に使用される非常に小さい高精度ベアリング。

3. アプリケーション

装置設計が高度に専門化される業界では、非標準ベアリングは不可欠です。
自動車産業: クラッチ レリーズ ベアリングを超えて、スペースとインターフェイス要件が各車両プラットフォームに固有の特殊なトランスミッション、電気自動車コンポーネント、パワー ステアリング システム、および補助ユニットに使用されます。
新昌和陽汽車零部件有限公司のような企業は、世界の自動車市場向けにこのような部品を専門としており、日本、韓国、ドイツ、米国などの車両にベアリングを供給しています。
産業機械: コンベヤシステム、印刷機、繊維機械、食品加工装置では、性能を最適化し、組み立てを簡素化するために、多くの場合、非標準ベアリングが使用されます。
航空宇宙および防衛: これらの分野では、温度、速度、荷重の極端な条件下で動作できるベアリングが必要であり、多くの場合、厳しい信頼性と重量要件があり、完全なカスタム ソリューションが必要です。
農業および建設: これらの分野の大型機械では、ピボット ポイント、ローラー、ギアボックスなどの用途に、堅牢で多くの場合大径の非標準ベアリングが使用されています。

4. 比較: 標準ベアリングと非標準ベアリング

5. よくある質問（FAQ）

Q1: 非標準ベアリングの通常のリードタイムはどれくらいですか?
A1: リードタイムは設計の複雑さとメーカーの生産スケジュールによって大きく異なります。単純な変更の場合は数週間から、まったく新しい複雑な設計の場合は数か月かかる場合があります。

Q2: カスタムメイドベアリングの品質はどのように保証されますか?
A2: 評判の良いメーカーは厳格な品質管理システムを導入しています。これには、材料の認証、製造プロセス全体にわたる寸法チェック、性能テスト (騒音、振動、寿命テストなど)、および機能の検証が含まれます。たとえば、一部の自動車部品メーカーは、50,000 キロメートル以上など、特定の動作寿命にわたって製品の品質を保証しています。

Q3: 標準以外のベアリングをリクエストするにはどのような情報が必要ですか?
A3: 正確な見積もりと設計を提供するために、メーカーは通常、次のことを要求します。
詳細な寸法図または CAD モデル。
荷重条件（ラジアル、アキシャル、モーメント）。
動作速度 (RPM)。
環境条件 (温度、汚染物質の存在)。
潤滑の種類と体制。
取り付けとシールの要件。

Q4: 非標準ベアリングは標準ベアリングよりも信頼性が劣りますか?
A4: 必ずしもそうではありません。特定の用途に合わせて適切に設計、製造、適用されれば、非標準ベアリングは標準ベアリングと同等かそれ以上の信頼性を得ることができます。その信頼性は、設計プロセス、材料の選択、製造品質管理、および正しいアプリケーションの直接的な機能によって決まります。
