クラッチレリーズベアリングが磨耗するとどのような音が発生しますか?

磨耗したクラッチ レリーズ ベアリングの実際の音はどのようなものですか?

摩耗した クラッチレリーズベアリング — スローアウトベアリングとも呼ばれます — 最も一般的には、 クラッチペダルを踏んだときに特に現れる高音のキーキー音、チリチリ音、または摩擦音 そして手を離すと消えます。ペダルの動きとのこのオン/オフの関係は、不良レリーズ ベアリングを他のドライブトレインのノイズから区別する最も明確な診断の手がかりとなります。場合によっては、ベアリングがきしむ音を超えて金属部品間の物理的接触が進むと、耳障りな金属の研磨音に変化することがあります。クラッチ ペダルに足が触れた瞬間に性格が変わるようなうなり声やゴロゴロ音が一貫して聞こえる場合は、クラッチ レリーズ ベアリングの故障が最も考えられます。

いつ、何を聞いているのかを正確に理解することで、問題をパイロット ベアリングの摩耗、インプット シャフト ベアリングの故障、さらにはトランスミッションの鳴きなどと誤診することを防ぐことができます。これらのそれぞれは、異なる時間および異なる条件下でノイズを発生します。レリーズベアリングのノイズ特性はペダルの作動に直接関係しているため、耳で識別しやすいコンポーネントの 1 つとなります。

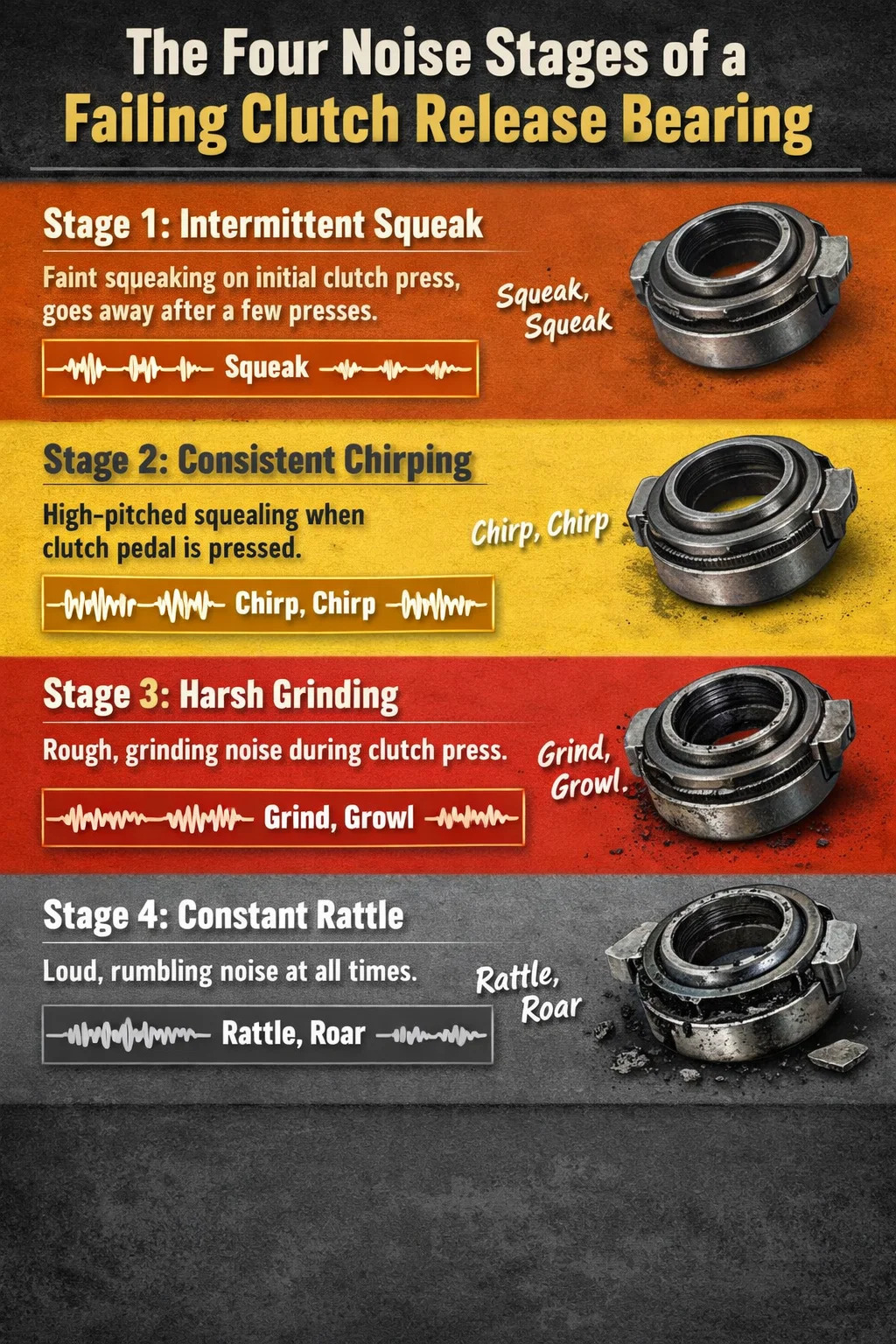

故障したクラッチ レリーズ ベアリングの 4 つの異なるノイズ ステージ

ベアリングの摩耗が一度に現れることはほとんどありません。劣化は、わずかなものから壊滅的なものまでかなり予測可能な弧を描き、各段階で異なる音響特性が生成されます。自分がどの段階にいるのかを知ることは、緊急性を判断するのに役立ちます。

ステージ 1 — 断続的なきしみ音

初期段階では、ベアリング内部の潤滑剤が劣化または乾燥し始めます。車を一晩放置した後、最初のクラッチを踏んだときにのみかすかなきしむ音が聞こえる場合がありますが、ベアリングが温まると数回押す内に消えます。多くのドライバーは、これを朝の結露または冷えたトランスミッションとして無視します。無視するのは簡単ですが、これは問題に対処するための最も安価で中断の少ない時期です。通常、この時点でのベアリング交換は巻き添え被害が最小限に抑えられます。

ステージ 2 — ペダルを踏み込んだときに一貫した鳴き声またはキーキー音が発生する

これは最も一般的に報告される段階です。ノイズが再現できるようになりました。 クラッチペダルを踏むと、鳴き声が聞こえます。ペダルを放すと騒音が止まります 。この音は高周波で、鳥のさえずりや自転車のブレーキ鳴きなどと表現されることもあります。内部では、ベアリングのボールまたはローラー要素が空になり、ケージまたはレースが摩耗し始めています。この時点では、ベアリングは機能していますが、劣化しています。一貫したノイズが発生し始めるとすぐにステージ 3 に移行する可能性があるため、ほとんどの整備士はこのステージが交換スケジュールの実際的なしきい値であると考えています。

ステージ 3 — 激しい歯ぎしりまたはうなり声

甲高い鳴き声は、低くて粗い音、またはうなり声に変わります。これは、ベアリング内の転動体が破損し始めているか、ベアリングのレースに目に見える傷が入っていることを示しています。金属と金属の接触が発生しています。 この段階では、クラッチペダルを踏んだときにベアリングが焼き付く危険性があります。 クラッチ フォークが非係合位置にロックされ、立ち往生する可能性があります。この段階では、クラッチ ペダル自体に伝わる振動、つまり足裏に脈動やざらつきを感じることがよくあります。

ステージ 4 — ペダル位置に関係なく継続的なノイズが発生する

ベアリングが周囲のコンポーネントとほぼ常時接触するまで崩れると、ペダルが踏まれているかどうかに関係なくノイズが発生します。この段階では、プレッシャープレート、クラッチディスク、さらにはフライホイールを損傷するほどベアリングが壊れている可能性があります。ここで修理費が急激に高騰します。ステージ 1 または 2 では部品代と人件費に 300 ～ 500 ドルかかる作業であっても、プレッシャー プレートやフライホイールの再研磨または交換を考慮すると、1,200 ～ 1,800 ドルを超える可能性があります。

クラッチレリーズベアリングからの異音確認方法

マニュアル トランスミッションには、インプット シャフト ベアリング、パイロット ベアリングまたはブッシュ、カウンターシャフト ベアリングなど、同様の音が発生する可能性のあるベアリングがいくつか含まれているため、レリーズ ベアリングが不良であると結論付ける前に、いくつかの簡単なチェックを実行する価値があります。

ペダル踏み込みテスト

エンジンを作動させ、トランスミッションをニュートラルにした状態で車両を駐車します。クラッチペダルをゆっくりと踏み込みます。ペダルを踏み始めた瞬間にキーキー音やゴリゴリ音が始まり、ペダルを完全に放すと音が止まる場合は、クラッチ レリーズ ベアリングが主に疑われます。ノイズはペダルの動きに一貫して追従する必要があります。さらに踏み込むほど大きくなり、ベアリングがプレッシャープレートのフィンガーにどのように接触するかに応じて、ペダルの深さによってピッチが異なる可能性があります。

インプットシャフトベアリングとの区別

摩耗した input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

パイロットベアリングやブッシュとの区別

パイロット ベアリング (多くの車両ではブッシュ) はフライホイールの中心に位置し、トランスミッション入力シャフトの先端を支えます。通常、パイロット ベアリングが摩耗すると、クラッチのスリップ段階、つまり停止状態から発進し、クラッチが部分的につながっているときに異音が発生します。また、エンジンが作動し、トランスミッションがニュートラルにあるときに、キーキーという鳴き声や鳴き声が発生する場合があります。これは、レリーズ ベアリングの純粋なペダル踏み込みのサインとは異なります。

振動を感じる

ギアシフトに軽く手を置き、クラッチペダルをゆっくりと踏みます。レリーズベアリングが故障すると、ドライブトレインを通じて微妙な振動や粗さが伝わり、シフターや一部の車両ではトランスミッショントンネル近くのフロアボードで感じることができます。この触覚的なフィードバックは、ペダルを踏み込んだときのきしみ音と相まって、レリーズ ベアリングをしっかりと指向します。

クラッチレリーズベアリングが摩耗する理由

一部の故障モードは予防可能であり、それらに対処することで次のベアリングの寿命が延びるため、根本原因を理解することが重要です。

クラッチペダルに足を置く

これは、早期リリース ベアリングの故障の最も一般的な原因です。 クラッチ ペダルの 5 ～ 10 ポンドの非常に軽い静止圧力でも、レリーズ ベアリングがプレッシャー プレートのダイアフラム スプリング フィンガーに対して回転し続けます。 。通常の動作では、ベアリングに負荷がかかるのは、ギアを切り替えるのにかかるほんの一瞬だけです。渋滞中にドライバーがクラッチ ペダルに足を置くと、1 時間あたり数千回の負荷回転が追加され、摩耗が劇的に加速する可能性があります。この方法で駆動されるベアリングの寿命走行距離は、100,000 マイルから 30,000 マイル未満に低下する可能性があります。

丘でクラッチを握る

ハンドブレーキを使用するのではなく、クラッチ係合のバランスをとって坂道で車両を静止状態に保持すると、レリーズベアリングに継続的な負荷がかかり、クラッチディスクが継続的なスリップ状態に保たれます。これにより、ベアリングが磨耗するだけでなく、クラッチディスクが艶出しされ、フライホイールの面に傷がつきます。このテクニックを使用して 5 分間坂道を維持すると、通常の運転マイル数十マイルと同じ摩耗が発生する可能性があります。

汚染と湿気の侵入

最新のシールドベアリングは潤滑済みで、メンテナンスフリーで動作するように設計されていますが、シールは時間の経過とともに、特に湿った、泥やほこりの多い環境で動作する車両では劣化します。湿気や砂がベアリングに入ると、潤滑剤が損なわれ、摩耗が始まります。オフロードや道路に塩分が大量に散布されている地域で使用される車両は、きれいで乾燥した状態で運転される車両よりも大幅に少ない走行距離でレリーズベアリングの摩耗が見られることがよくあります。

位置ずれと不適切な取り付け

レリーズ ベアリングがインプット シャフト ベアリング リテーナーの中心に完全に配置されていない場合、またはクラッチ フォークがピボット ポイントで曲がったり摩耗したりすると、ベアリングに不均一な負荷がかかります。これにより、ベアリングが処理できるように設計されていない横荷重状態が生じ、ベアリングのレースの片側に急速な摩耗が発生します。この場合のノイズの特徴は、滑らかなキーキーというよりは、ペダルを踏み込んだときのリズミカルなカチカチ音やカタカタ音で、負荷の不均一性を反映していることがよくあります。

交換せずに耐用年数を延長

たとえ完璧なドライビングテクニックを持っていたとしても、レリーズベアリングは消耗品です。ほとんどのメーカーは、クラッチ アセンブリの耐用年数を次の範囲に挙げています。 80,000 ～ 150,000 マイル（車両重量、トランスミッションの種類、使用パターンによって異なります） 。大型トラックや牽引に使用される車両は、より早くその範囲の下限に到達します。ベアリングにアクセスする手間が総作業コストの大部分を占めるため、多くの技術者はクラッチ ディスクを交換するたびにレリーズ ベアリングも交換することを推奨しています。

騒音の比較: クラッチ レリーズ ベアリングと他の一般的なクラッチ騒音

クラッチ領域からのすべての異音は、レリーズベアリングの故障を意味するわけではありません。以下の表は、診断を絞り込むのに役立つ、最も一般的なノイズ源とその特性を比較しています。

クラッチレリーズベアリングの摩耗に伴うその他の症状

騒音が主な指標ですが、スローアウトベアリングの故障は他の症状と一緒に現れることが多く、これらを総合すると、より強力な診断根拠が得られます。

• クラッチペダルの振動： クラッチを踏んだときの足裏の脈動やざらざら感。ベアリングの凹凸面によって振動がクラッチ フォークや油圧リンクまたはケーブル リンクに伝わることで発生します。
• ペダル踏力の増加: ベアリングが摩耗して内部抗力が増加すると、ドライバーがペダルを踏むときに克服しなければならない追加の抵抗が発生します。変化は徐々に変化するため、整備したばかりのクラッチと比較するまでは見落としがちです。
• ギアの接続または取り外しが難しい: 進行した段階では、ベアリングが焼き付き始めたり、クラッチ フォークが固着したりすると、クラッチが不完全に切断され、ギアチェンジがぎこちなくなったり、困難になったりすることがあります。
• クラッチの滑り： スリップはクラッチ ディスクの摩耗による症状であることが多いですが、ベアリングが固着したり潰れたりすると、プレッシャー プレートがクラッチ ディスクを完全にクランプできなくなり、負荷がかかったときにスリップが発生する可能性があります。
• 目に見えるベアリング材料または金属粒子: 検査カバーを備えた車両やクラッチ交換中の作業台では、技術者がベルハウジング内にベアリング材料の破損と一致する光沢のある金属の破片を観察することがあります。

ノイズの多いクラッチ レリーズ ベアリングを使用するとどのくらいの時間運転できますか?

これはベアリングがどの段階に達しているかに完全に依存します。ステージ 1 (断続的な冷たいきしみ音) またはステージ 2 の初期段階 (ペダルを踏むと継続的にきしみ音がするが、他の症状がない) では、多くのドライバーは修理の手配をしながら数週間、場合によっては数か月間も車両を安全に運転し続けます。ベアリングが機能し続け、騒音が進行しない限り、リスクは管理可能です。

研削が始まると (ステージ 3)、運転を続けると故障の重大なリスクが伴います。 クラッチ ペダルを踏んだときにベアリングが固着すると、クラッチ機構が切断位置にロックされ、ギアを入れられなくなる可能性があります。最悪の場合、ベアリングが潰れると破片がベルハウジング内に飛散し、フライホイールとプレッシャープレートの面に傷がつき、ベアリングとクラッチディスクの簡単な交換に数百ドルの費用がかかることになります。

多くの経験豊富な整備士が使用する実用的なガイドライン: クラッチを押すたびに異音が発生し、2 週間以上継続している場合は、すぐに修理を予約してください。一度でも異音が「キーキー」から「ゴリゴリ」に変わった場合は緊急事態として扱ってください。

交換プロセスの内容

クラッチ レリーズ ベアリングを交換するには、トランスミッションを取り外してクラッチ アセンブリにアクセスする必要があります。これが、この作業に人件費がかかる理由です。ベアリング自体は安価な部品で、ほとんどの乗用車では通常 20 ドルから 80 ドルの価格ですが、フロントエンジン後輪駆動車のトランスミッションの取り外しには、通常 3 ～ 5 時間の労働時間がかかります。前輪駆動トランスアクスルの取り外しには、車両のレイアウトとアクセシビリティに応じて 4 ～ 8 時間かかる場合があります。

このすべての労力はベアリングにアクセスするために必要なため、クラッチ キット全体を同時に交換するのが標準的な方法であり、経済的にも賢明です。クラッチ キットには、ディスク、プレッシャー プレート、レリーズ ベアリングが含まれており、場合によっては新しいパイロット ベアリングまたはブッシュも含まれます。キット一式とベアリングのみの追加部品コストは 100 ～ 300 ドルであることが多く、1 年後にクラッチ ディスクが故障した場合に 2 回目の分解に必要となる追加の労力のほんの一部です。

この時点でフライホイールの状態も検査する必要があります。 フライホイールに熱亀裂、硬い斑点 (光沢のある青みがかった円形の斑点)、または約 0.030 インチより深い溝がある場合は、表面を再研磨するか交換する必要があります。 、フライホイールが摩耗したり傷がついたりすると、新しいクラッチディスクの摩耗が促進され、整備直後であってもクラッチのチャタリングやジャダーが発生する可能性があります。

車両カテゴリー別の一般的なコスト範囲

• エコノミーカーおよびコンパクトカー (ホンダ シビック、フォルクスワーゲン ゴルフ、トヨタ カローラなど): 独立したショップでの工賃を含む完全なクラッチ キットの場合は 450 ～ 900 ドル。
• パフォーマンスカーおよびスポーツカー (例: スバル WRX、フォード マスタング、シボレー カマロ): 部品の仕様とトランスミッションのタイプに応じて、700 ～ 1,400 ドル。
• 軽トラックおよび SUV (例: トヨタ タコマ、フォード レンジャー): 600 ～ 1,200 ドル。四輪駆動車では場合によっては追加のトランスファー ケースの取り外しが必要です。
• 複雑なトランスアクスル配置を備えた欧州車両 (例: BMW M シリーズ、マニュアル付きポルシェ 911): $1,200–$2,500 due to higher parts costs and extended labor times.

クラッチ早期リリースベアリングの故障の防止

Good driving habits are the most effective form of maintenance for a throw-out bearing.このベアリングは、通常のギアチェンジに伴う短期間の周期的な負荷に対処できるように設計されています。その負荷が継続的または過剰になると、問題が発生します。

1. ギアを変更する間は、左足をクラッチペダルから離してください。 クラッチペダルの左側にあるデッドペダル（フットレスト）の上に置きます。数ポンドの静止圧力が数千マイルにわたって増加した場合でも、負荷がかかった状態でのベアリング時間は大幅に増加します。
2. 坂道ではクラッチではなくハンドブレーキを使用してください。 坂道で信号待ちをするときは、クラッチを滑らせた状態で保持するのではなく、サイドブレーキをかけてください。
3. 思い切ってギアチェンジを完了します。 ゆっくりと躊躇しながらクラッチを接続すると、シフト サイクルごとにベアリングにかかる​​負荷が長くなります。 Smooth and reasonably prompt pedal movement extends bearing life.
4. クラッチの整備中にクラッチ フォークとピボットを点検してください。 摩耗した pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. クラッチの油圧漏れがあった場合は速やかに対処してください。 クラッチ マスターまたはスレーブ シリンダーに流体が染み出すとクラッチ ディスクが汚染される可能性があり、現代の車両に一般的な油圧レリーズ ベアリング システムでは、ベアリング アセンブリ自体の動作と寿命に影響を及ぼします。

Concentric Slave Cylinders vs. Traditional Fork-Actuated Bearings

1990 年代後半以降に生産された多くの車両は、従来の外部スレーブ シリンダーとクラッチ フォークの配置ではなく、同心スレーブ シリンダー (CSC) を使用していることは注目に値します。 CSC システムでは、油圧スレーブ シリンダがベルハウジング内の入力シャフトの周囲に直接取り付けられ、レリーズ ベアリングが単一のアセンブリとしてユニットに組み込まれています。

故障した CSC ベアリングからの騒音特性は、従来の使い捨てベアリングの騒音特性 (ペダルを踏んだときの鳴き声や擦れる音) と基本的に同じですが、診断と修理は異なります。 CSC は油圧コンポーネントから切り離して交換することはできません ;ユニット全体をアセンブリとして交換する必要があります。 CSC ユニットのコストは通常​​、部品自体で 80 ～ 250 ドルで、単体のベアリングよりも高価ですが、コンポーネントの組み合わせの性質を考慮すると、それでも妥当です。 CSC 故障の兆候には、ベルハウジングへのクラッチ液の漏れも含まれます。これにより、ベアリングの異音に加えて、クラッチ ディスクの汚染が発生する可能性があります。

概要: 覚えておくべき重要な事実

• 摩耗した clutch release bearing primarily produces a クラッチペダルを踏むと発生し、放すと消える鳴き声、チャープ音、または摩擦音。
• The opposite pattern — noise when pedal is up, quiet when pressed — points toward the input shaft bearing, not the release bearing.
• 故障は 4 つの段階を経て進行します。断続的なきしみ音、一貫したきしみ音、ギシギシ音、ペダルの位置に関係なく継続的な異音です。
• 早期故障の最も一般的な原因は、クラッチ ペダルに足を乗せることで、負荷がかかった状態でベアリングが回転し続けることになります。
• トランスミッションが外れている間にベアリングだけを交換するのは経済的ではありません。フルクラッチキットの費用はわずかに高くなりますし、ディスクやプレッシャープレートの二度目の分解を避けることができます。
• ガリガリ音が発生したら、緊急修理として扱ってください。運転を続けると、ベアリングの焼き付き、トランスミッション入力シャフトの損傷、修理費の高騰などのリスクが生じます。
