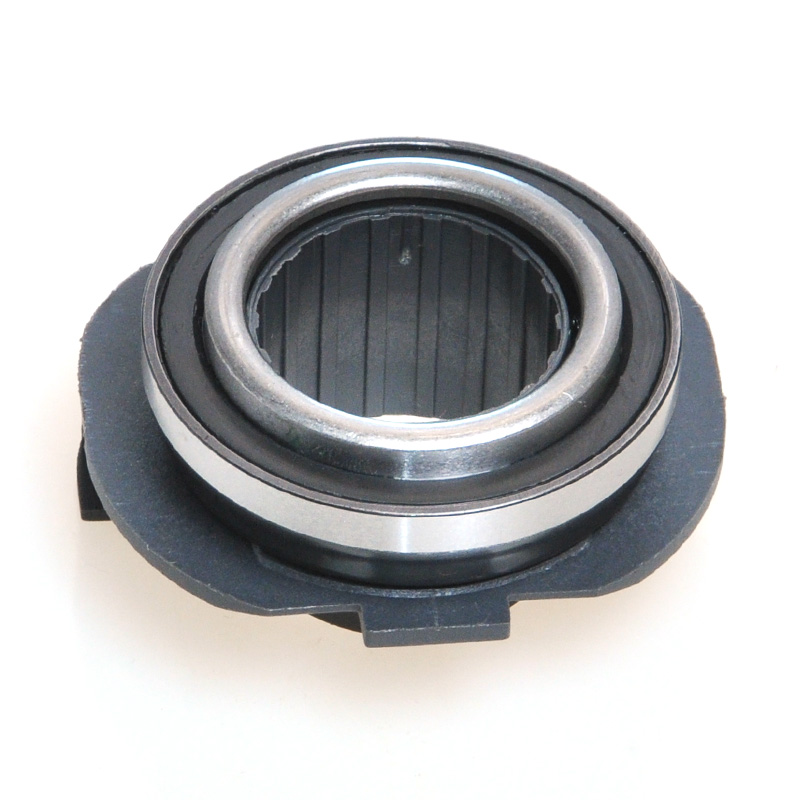

スローアウト ベアリング ダイアグラム (レリーズ ベアリング ダイアグラムとも呼ばれます) は、スローアウト ベアリング (TOB)、クラッチ フォーク、プレッシャー プレート フィンガー、トランスミッション入力シャフトの間の正確な位置、移動経路、機械的関係を示します。 この図は、この単一のベアリングがクラッチの接続と切断のサイクル全体を制御する理由を理解する最も簡単な方法です。 クラッチ ペダルを踏むと、スローアウト ベアリングがインプット シャフト スリーブに沿ってプレッシャー プレートに向かって軸方向にスライドし、ダイヤフラム スプリング フィンガを押して、フリクション ディスクのクランプ荷重を解放します。これらすべてが、通常は 8mm~18mm 車両の用途に応じて。
この図は、多くの技術者が見落としていることも明らかにしています。それは、ベアリングが特定の特性を維持する必要があるということです。 レリーズベアリングとフィンガの隙間 、一般的にフリープレイと呼ばれます。機械的リンケージを備えたほとんどの後輪駆動車では、このギャップは 1mm~3mm 。油圧システムでは、事実上ゼロです。ベアリングは継続的にフィンガーに接触します (「常時接触」または「自動調整」設計)。この図を理解するということは、自分の車両がどのタイプを使用しているのか、またそれによって点検、調整、交換の手順がどのように変わるのかを理解することを意味します。
スローアウト軸受図を正しく読むには、ラベルが付いたすべてのコンポーネントを理解する必要があります。アセンブリは一見コンパクトですが、ほとんどのユニットの寸法は次のとおりです。 45mmと120mm 外径が小さいにもかかわらず、部分的な係合イベント中にクラッチ側で 4,000 RPM を超える可能性がある速度での重大なアキシアル荷重下でも機能します。
プレッシャー プレートのダイヤフラム スプリング フィンガーと接触する、平らな、またはわずかに輪郭のある面。従来のベアリングでは、アウターレースはフィンガーとともに回転します。シールされたアンギュラコンタクト設計では、ベアリング全体がユニットとして回転します。接触面は表面硬化処理が施されており、 58–62 HRC 初期締結時の打撃荷重に耐えます。
内輪はベアリングハブまたはスリーブに圧入または滑り嵌めされます。ボアの公差は重要です。ボアが緩すぎると、入力シャフトのベアリング リテーナ スリーブ上でベアリングが揺動し、故障後の分析でスリーブの外径に三日月形の艶出しとして見える不規則な摩耗パターンが生じます。
ほとんどの使い捨てベアリングは 深溝玉軸受 アキシアル荷重とラジアル荷重の組み合わせに耐えられるためです。一部の大型トラック用途では、タンデムに配置されたアンギュラ玉軸受が使用されます。ボールの数は通常 7 ~ 14 個で、ボールの直径がベアリングの動定格荷重 (C) を直接決定します。

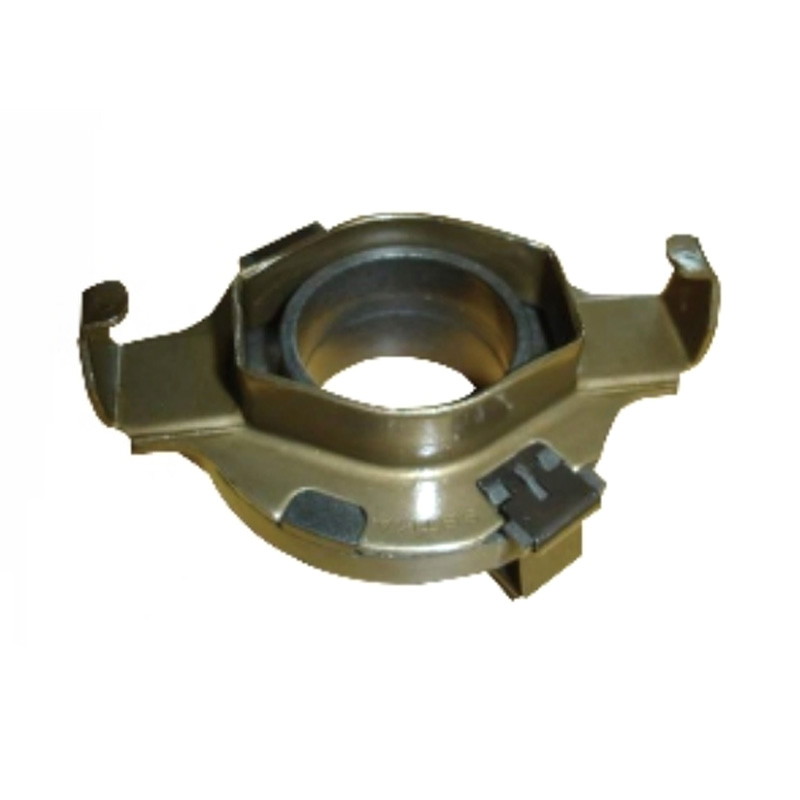

ハブは、ベアリングとクラッチ フォークの間の構造的リンクです。ケーブルプルシステムでは、ハブにはフォークチップを受け入れる保持耳または溝があります。油圧同心スレーブ シリンダー (CSC) 設計では、ハブはピストン ハウジングの一体部分です。ベアリングはピストンに接着または圧入され、ユニット全体がベル ハウジングに直接取り付けられます。
打ち抜きスチール製クリップは、取り付け中にベアリングをハブに保持し、非連結走行中にベアリングがフォークから脱落するのを防ぎます。クリップの破損は、ベアリングが軸から外れて歩く一般的な原因であり、完全に噛み合う音が現れる前であっても、軽いペダルの圧力で研削音が発生します。
フォークは別個のコンポーネントですが、ペダルの力を増幅するレバー比を定義するため、すべてのスローアウトベアリング図にはフォークが含まれています。フォーク ピボットの形状はさまざまです。ベル ハウジングにねじ込まれたボール スタッドをフォーク ピボットとするものもあれば、ピボット シャフトを使用するものもあります。ペダルロッドサイドアームとベアリングプッシュサイドアームの比率は通常、 3:1 ~ 5:1 これは、ペダルの端がベアリングの移動量の 3 ~ 5 倍遠くに移動することを意味します。
プロフェッショナルな OEM スタイルのスローアウト ベアリング図では、トランスミッション入力シャフトの中心軸に沿って切断した断面図 (断面図) が使用されます。図面の各レイヤーを解釈する方法は次のとおりです。
水平中心線はトランスミッション入力シャフトを表します。通常の動作では、すべてがこの線を中心に回転します。スローアウト ベアリング自体はこの線と同心です。図内の偏心は、実際のアセンブリでの位置ずれの問題を示しています。
ほとんどの図では、静止位置 (クラッチが入っている、ペダルが上がっている) を実線で、解放位置 (ペダルが踏まれている) を破線または仮想線で示した 2 つのベアリング位置が示されています。これら 2 つの位置間の軸方向の距離は、 レリーズベアリングの移動量 、フォークジオメトリセットアップの重要な仕様です。
ベアリングの接触面とダイヤフラム スプリングの指先の間の寸法矢印は、 フリープレイギャップ 。従来の機械的リンケージ システムでは、このギャップは設置中にケーブルまたはロッドの長さを調整することによって設定されます。車両のサービスマニュアルと照らし合わせて仕様を確認してください。たとえば、6.0L ディーゼルを搭載した 2005 年型フォード F-250 スーパー デューティでは、次のように指定されています。 22 mmのペダルフリートラベル 、これはベアリングで約 2.5 mm に相当します。
フォークのピボット ポイントは通常、円 (ボール スタッド) または三角形 (固定ピボット) として表示されます。ピボット中心からベアリング接触点までの寸法と、ピボット中心からケーブル/ロッド取り付け部までの寸法を測定します。長いものを短いもので割って、フォークのメカニカルアドバンテージ比を確認します。この比率を変更すると (一部のアフターマーケット パフォーマンス フォークのように) ペダルの感触と必要なペダル力が変わります。
図が、ベルハウジング面に直接ボルトで固定され、入力シャフトを囲む油圧シリンダ本体と一体化されたベアリングを示している場合、それは 同心スレーブシリンダ(CSC) デザイン。社外フォークはありません。ベアリングは油圧で前進および後退します。これをフォーク作動システムと誤解すると、間違った交換用ベアリング ハブを注文することになります。
現代の圧力プレートは皿ばね (ダイヤフラム) を使用しており、その指先は平坦、冠状、またはカップ状になっています。ベアリング接触面の形状は一致する必要があります。クラウンフィンガープレッシャープレート上のフラットフェイスベアリングは点荷重を発生させ、ベアリングとフィンガーの両方の摩耗を促進し、クラッチジャダーを引き起こす非対称リリースを引き起こす可能性があります。
図に示されているスローアウトベアリングは、クラッチ作動システムに完全に依存しています。以下の表は、世界中の乗用車、小型トラック、大型商用車で使用されている 4 つの主なタイプを比較したものです。
| 種類 | 作動 | フリープレイ | 共通アプリケーション | 交換の複雑さ |
|---|---|---|---|---|
| メカニカルケーブル プルタイプ | ケーブルプルフォーク | 1~3mm at bearing | 2005 年以前のほとんどの前輪駆動乗用車 | 低い - ベアリングがハブから滑り落ちる |
| メカニカルロッドリンケージ プッシュ式 | ロッドがフォークを押す | ベアリング部で 1.5 ~ 3 mm | RWD トラック、マッスルカー、ビンテージ | 低 — トランスミッションでアクセス可能 |
| 油圧外部スレーブシリンダ | 油圧シリンダーがフォークを押す | 自動調整(ゼロ付近) | 中型RWD、1995年以降の小型トラック | 中 — スレーブシリンダー分離 |
| 油圧同心スレーブシリンダー (CSC) | ベアリング一体型ピストン | ゼロ(常時接触) | 現代のFF、デュアルクラッチ、スポーツカー | 高 - トランスミッションの取り外しが必要 |
すべてのスローアウトベアリングの故障モードには、ダイアグラムのジオメトリに直接マッピングされる固有のシグネチャがあります。これらのパターンを理解することは、技術者が分解して確認する前に症状から診断するのに役立ちます。
ペダルが動き始めるとすぐに鳴り始め、ペダルを完全に踏み込むと消える鳴きは、通常、ベアリングが内部で焼き付いていることを示しています。アウターレースはダイヤフラムスプリングフィンガーとともに自由に回転しなくなるため、金属間の滑りによりノイズが発生します。この図では、これは接触面とスプリング フィンガーの間の相対運動が失われることに対応します。これは、ベアリングがロックされているがプレッシャー プレート フィンガーがエンジン速度で回転し続ける状況です。市街地走行におけるストップアンドゴーの故障が発生するまでの一般的な耐用年数は次のとおりです。 80,000~120,000km ;高スリップ用途 (坂道発進の頻繁な使用) では、この数値は次のように低下します。 50,000km以下 .
ペダルを完全に解放した状態 (クラッチが作動し、車両が通常運転している状態) で研磨が発生し、ペダルをわずかに踏むと研磨が消える場合は、ペダル入力がなくてもスローアウト ベアリングがプレッシャー プレートのフィンガーを引きずっています。機械的リンケージ システムでは、これは通常、遊びがゼロに調整されているか、ケーブルが伸びてから調整中に締めすぎたことを意味します。図では、ベアリングの静止位置は、プレッシャー プレートの指先に接触するまで前方に移動しています。これはベアリングの欠陥ではなく、リンケージのセットアップエラーです。しかし、修正しないままにしておくと、一定の負荷によってベアリングの疲労が加速し、ベアリングは期限内に故障します。 10,000~30,000km .
クラッチをテイクアップした瞬間のペダルの振動は、スローアウト ベアリングにラジアル方向の遊びが発生していることを示している可能性があります (ハブ上のインナー レースが緩んでいる)。この図では、ラジアル遊びはベアリングの中心線が入力シャフトの中心線と同軸でなくなることを意味します。結果として生じる位置ずれにより、ダイアフラム スプリングのフィンガー先端全体に不均一な接触が生じ、一部のフィンガーには他のフィンガーよりも多くの負荷がかかり、パルス状の係合力が発生します。同じ症状は、プレッシャープレートの損傷やディスクの摩耗によって発生する可能性があるため、トランスミッションを取り外した後に診断を確認する必要があります。
内部で故障するのではなく、ハブまたはスリーブに結合しているスローアウトベアリングは、ノイズを発生させずに作動力を増加させます。ベアリングは軸方向に動きますが、摩擦が生じます。図では、これは、滑りを妨げる腐食やバリが発生するハブとスリーブの境界面に対応します。トランスミッションサービス中に不適切な洗浄溶剤を使用したことによる潤滑油の流出が最も一般的な原因です。最新のハブのグラファイト含浸スリーブ コーティングは、これに耐えるように設計されていますが、溶剤剥離に対して脆弱です。
適切に作成されたスローアウトベアリングの取り付け図には、少なくとも次の仕様を備えた寸法ブロックが含まれています。これらの値は車両によって異なりますが、以下の表は、ZF、Sachs、LuK、Valeo、Exedy の技術文書を含む主要メーカーの OEM サービス マニュアルからまとめられた代表的な範囲を示しています。
| 仕様 | 代表的な範囲 | 測定点 | 注意事項 |
|---|---|---|---|
| ベアリング free play | 1.0~3.0mm | ベアリング接触面にて | 機械的リンケージのみ |
| ペダルフリー走行 | 10~30mm | ペダルパッドのところ | ペダル比で増幅 |
| ベアリング axial travel | 8~18mm | ハブの変位 | フルリリース時にダイヤフラムをクリアする必要がある |
| スリーブとハブのラジアルすきま | 0.02~0.10mm | インプットシャフトリテーナ外径 | 負荷がかかってもセルフセンタリングが可能 |
| フォークチップの噛み込み深さ | 3~6mm | フォークチップをハブの溝に差し込む | 深さが不十分だとフォークが飛び出す原因になります |
| ダイヤフラムスプリングフィンガー高さの許容差 | ±0.5mm(最大ばらつき) | すべての指にわたって | これを超えるとクラッチジャダーの原因となります |
交換用スローアウトベアリングを取り付けるときは、図の寸法ブロックを、トランスミッションを再取り付ける前に行った組み立て時の測定値に対するチェックリストとして使用する必要があります。 このステップをスキップすることは、初期の繰り返し失敗の最も一般的な原因です。 — 特に、フォークピボットの磨耗により、有効レバーの形状が図で想定されているものから変化する、走行距離の多い車両の場合に顕著です。
同心スレーブシリンダーの設計は、その図が従来のフォーク作動レイアウトとはまったく異なるように見えるため、独自のセクションに値します。古い車両で訓練を受けた技術者の多くは、CSC 図を誤って認識したり、従来のベアリング交換手順を CSC 用途に適用しようと試みたりしていますが、結果的に高価な結果が生じます。
CSC の図は、油圧シリンダ本体の断面図です。図面に表示される主な機能は次のとおりです。
図にはフォーク、ピボットスタッド、ケーブル/ロッドはありません。ペダルボックス内のクラッチマスターシリンダーは油圧ラインを介して本機に直結されています。 このシステムのスローアウトベアリングには、50 ~ 200 N の連続的な予圧力がかかります。 (リターン スプリングまたはダイヤフラム スプリングのプリロードからの接触力) は、ペダルを放したときも含めて常に変化します。そのため、CSC スローアウト ベアリングは、断続的な使用ではなく、連続動作に対して定格されなければなりません。
CSC ダイアグラムを解釈する際に最もよくある間違いは、ブリード ポートを潤滑フィッティングと誤認することです。この 2 つは回路図では似ているように見えますが、目的はまったく異なります。ブリードポートにグリースを塗布しようとすると、油圧回路に潤滑剤が導入され、ブレーキ/クラッチ液が汚染され、数百キロ以内にピストンシールが破壊されます。
2 番目によくある間違いは、ピストンへのベアリングの取り付け方法を読み間違えることです。一部の CSC ベアリングは圧入されており、ピストンを破壊しないとピストンから取り外すことができません。他のものはスナップリングを使用しており、個別に修理可能です。図の断面図を見るとこれが明確です。プレスフィット ジョイントにはベアリングとピストンの境界面に溝やクリップの特徴がありませんが、スナップ リング ジョイントには溝とクリップの断面が示されています。
フォルクスワーゲン グループの DSG デュアル クラッチ トランスミッションのような車両には、実際に CSCユニット2台 それぞれの部分トランスミッションに 1 つずつ同じベル ハウジング内に配置されており、それらの図は互いに鏡像になります。再組み立て中に K1 ベアリングと K2 ベアリングを混同すると、トランスミッションがどちらのクラッチ パックも切断できなくなります。
高性能およびレーシングスローアウトベアリングは、OEM 交換品とは異なる基準に基づいて設計されており、その図にはこれらの違いが明確に反映されています。この図を理解すると、特定の電力レベルに対する正しいパフォーマンスのベアリングを指定するときに役立ちます。
レーシングスローアウトベアリングは、多くの場合、標準の深溝ボールベアリングをアンギュラコンタクト設計に置き換えます。図では、角度を付けて配置されたボールセットとして表示されます(通常、 15°~40° ) レースボア軸に対する相対値。この形状により、ベアリングはエンベロープ サイズを大きくすることなく、より高いアキシアル荷重とラジアル荷重を組み合わせた荷重に耐えることができます。たとえば、Tilton Engineering 40 シリーズ クラッチ レリーズ ベアリングは、最大で次のリリース荷重に耐える定格のアンギュラ コンタクト ベアリングの適合セットを使用しています。 4,000N — 一般的な乗用車の積載量のほぼ 3 倍。
自動調心性能レリーズベアリングの図では、接触面は平面ではなく球面または凸面のプロファイルを示します。このジオメトリは、スローアウトベアリング軸とダイアフラムスプリングフィンガー面の間のわずかな位置ずれを補正します。この位置ずれは、エンジントルクの反動で負荷がかかったドライブトレインをシフトする可能性がある高馬力用途ではより顕著になります。球面により接触応力が再分散され、フィンガー小粒の原因となるピークヘルツ接触応力が軽減されます。
一部の高性能フォーク作動スローアウトベアリングには、ベアリング本体に対する接触面の有効高さを変更する調整可能なノーズピースが付いています。図では、これはロックナットを備えたねじ付きカラーとして示されています。これにより、同じベアリングを異なるプレッシャープレートフィンガーの高さに合わせて構成できるため、アフターマーケットのプレッシャープレートと既存のフォークジオメトリを混合する場合に便利です。高さ調整範囲は通常、 ±5mm .
ヴィンテージのレーシング ダイアグラムには、グラファイト ブロック レリーズ ベアリングが表示されることがあります。これは回転せず、カーボン グラファイトの面を使用してダイヤフラム スプリング フィンガー上をスライドするスリッパー ベアリングです。このデザインにはボールやレースはありません。この図は、スチールキャリア内の固体グラファイトまたはカーボン充填 PTFE パッドを示しています。この設計では、継続的な接触 (遊びゼロ) が必要であり、摩擦熱が発生するため、接続サイクルを繰り返す公道走行ではなく、持続動作サーキットでの使用が制限されます。
スローアウトベアリングは摩耗品として分類されており、OEM のガイダンスでは、見かけのベアリングの状態に関係なく、クラッチディスクとプレッシャープレートを交換するときは必ずベアリングを交換することを一般的に推奨しています。理論的根拠は簡単です。クラッチの整備直後にベアリングが故障した場合にトランスミッションを再度取り外す人件費は、ベアリング自体のコストの何倍にもなります。
市街地での頻繁な運転(クラッチの頻繁な使用、ストップアンドゴー)の場合、これはベアリングの廃棄検査をお勧めする最初の走行距離です。トランスミッションが別の理由 (ギアボックスの整備、デュアルマス フライホイールの交換) で取り外されている場合は、ベアリングの軸方向の遊びが次の値より大きいかどうかを検査する必要があります。 0.3mm ラジアル遊びが より大きい 0.2mm 、入力シャフトスリーブ上のベアリングで測定。
あらゆるクラッチ作業は自動的にスローアウトベアリング交換されます。これは、Sachs、LuK、Valeo、Exedy による業界標準の推奨事項です。これらの企業はすべて、まさにこの理由からクラッチ キット パッケージにスローアウト ベアリングを供給しています。新しいクラッチ キットで元のベアリングを再利用しようとすると、ほとんどのブランドのクラッチ キットの保証が無効になります。
クラッチ ペダルに依存するノイズ (ペダルの動きに応じて現れたり消えたりするノイズ) は、走行距離に関係なく、ベアリング交換を廃棄する十分な理由になります。この症状を無視すると、ベアリングが完全に焼き付き、クラッチが切断位置にロックされたり(車両が駆動不能になったり)、接触面の破片がプレッシャー プレートのダイヤフラム フィンガーに損傷を与え、ベアリングの交換がクラッチ キットの完全な交換に変わってしまう危険性があります。
作動油が漏れ始めた CSC スローアウト ベアリングのピストン シールが故障しています。ベアリングはピストンと一体となっているため、CSCユニット全体を交換する必要があります。クラッチ摩擦ディスクの油圧作動油の汚染は二次的な結果です。ディスク表面に少量のクラッチ作動油が付着しても、摩擦係数は約 0.35以上0.15未満 、フルトルクでクラッチスリップを引き起こします。
すべてのプロのスローアウトベアリングの取り付け図には、特定の潤滑ポイントにグリースの記号が付いています。潤滑剤を間違った場所に塗布したり、間違ったタイプを使用したりすると、まったく塗布しないのと同じくらい多くの問題が発生します。
A 高融点グリースの薄い膜 インプットシャフトベアリングリテーナスリーブのハブ摺動部外側に(NLGIグレード2、リチウム錯体または二硫化モリブデン系)を塗布。フィルムは薄く、余分な部分がなく、目に見える範囲でカバーする必要があります。過剰なグリスはクラッチディスクに移行し、摩擦面を汚染します。
フォークのピボットソケットには、同じ高融点グリスが少量塗布されています。ボールスタッドピボットでは、ボール表面にグリスが塗布されています。シャフトタイプのピボットでは、フォーク シャフトの両端のブッシュに、ザーク フィッティング (存在する場合) を介して、または分解時にグリースが供給されます。
フォークチップがベアリングハブの耳または溝に接触する部分には、少量のグリースがフレッチング腐食を防ぎ、クラッチペダルのチャタリングの原因となるスティックスリップを軽減します。フォークチップ全体ではなく、接触部分のみにグリースが塗布されます。
ダイヤフラム スプリング フィンガと接触するスローアウト ベアリングの接触面は、乾燥した状態を保つ必要があります。この表面にグリースが付着すると滑り面が形成され、指が偏心してベアリング面を横切る可能性があり、振動が発生し、両方のコンポーネントの摩耗が加速します。最新のベアリングは工場出荷時に内部にグリースが塗布され、密閉されています。 追加の潤滑は必要ありません .
これらは、2 つの異なる名前で参照される同じコンポーネントです。 「スローアウトベアリング」は、北米の伝統的な用語です。 「レリーズ ベアリング」は、ヨーロッパのサービス資料や、ZF、Sachs、Valeo などのメーカーの OEM パーツ カタログでよく使用されます。一部のサービス図では、正式な名称として「クラッチ レリーズ ベアリング」(CRB) が使用されています。 3 つの用語はすべて、ペダルを踏んだときにクラッチを切断する同じベアリングを表します。
はい、ある程度の自信はあります。スローアウトベアリングが故障すると、ほとんどの場合、特にクラッチペダルの位置に関連したノイズが発生します。エンジンを始動した状態で、クラッチペダルをゆっくりと踏み込みます。ペダルが動き始めるとすぐにノイズ(キーキー、ゴリゴリ、またはチリチリ)が始まり、その後性質が変わるか、床の近くで停止する場合は、スローアウトベアリングが主に疑われます。ペダルの位置に関係なくノイズが常に存在する場合は、トランスミッション自体に問題がある可能性が高くなります。このペダル依存のノイズ テストは、図の静止位置と解放位置のベアリング位置に直接相関します。つまり、ペダルが動くとベアリングだけが動くため、ペダルの移動に伴うノイズはベアリングまたはその直接の接触点から発生するはずです。
プッシュ式クラッチ (最も一般的な設計) では、スローアウト ベアリングはプレッシャー プレートのギアボックス側にあり、エンジン方向に押されてダイヤフラム スプリング フィンガーを押し下げます。プルタイプのクラッチでは、リリース機構がプレッシャープレートのエンジン側にあり、ベアリングがフィンガをフライホイール側から引き離します。図の力の矢印とベアリングの移動方向は、2 つの設計間で完全に逆になります。プルタイプのクラッチは、歴史的には農業機械や一部のヨーロッパのトラック (イートン フラーなど) で一般的でしたが、高いクランプ荷重でより安定したペダルの感触を提供するため、高性能のアフターマーケット セットアップでも時折使用されます。
セルフセンタリング (フローティングまたはセルフアライメントとも呼ばれる) スローアウトベアリングは、ハブと外側ボディの嵌合を備えており、通常、少量のラジアルフロートを許容します。 0.5~2.0mm 半径方向の動き - インプットシャフトスリーブに乗るハブとプレッシャープレートに接触するアウターボディの間。このフロートにより、クラッチが入力シャフトと完全に同心でなくても、ベアリングはプレッシャー プレートのダイヤフラム スプリングの指先と位置を合わせることができます。この図は、これをハブの外径とアウターキャリアの内径の間の隙間として示しており、多くの場合、負荷がかかった状態での半径方向の動きを妨げずに、非係合中にアウターボディを中心に保つウェーブスプリングまたはセンタリングスプリングが使用されます。
取り付け直後の新しいベアリングの放り出しノイズは、ほとんどの場合、図に示されている 3 つの取り付けエラーのいずれかを示しています。 (1) 遊びが正しく設定されておらず、ベアリングが静止状態でプレッシャー プレートのフィンガに接触しており、継続的な負荷の下で動作し、熱ノイズが発生しています。 (2) ハブスリーブに潤滑剤を塗布していないため、ベアリングがインプットシャフトリテーナーに固着し、スムーズに滑りません。 (3) フォークの先端がハブの溝に正しく装着されていないため、ベアリングが軸から傾いてプレッシャー プレートのフィンガーに斜めに接触します。ベアリング自体に欠陥があると考える前に、図のクリアランス寸法とフォークのかみ合い深さ寸法に戻って、これら 3 つの点を確認してください。
技術的にはそうですが、これはお勧めできません。スローアウトベアリングのみを交換する場合でも、ほとんどの車両ではトランスミッション全体を取り外す必要があり、クラッチ全体の作業と同等の労力がかかります。クラッチディスク、プレッシャープレート、スローアウトベアリングは関連する速度で摩耗するため(これらはすべて同じ係合サイクル数の影響を受けます)、摩耗したプレッシャープレートとディスクに新しいベアリングを取り付けることは、新しいベアリングが高さが不均一になる可能性がある摩耗したダイヤフラムスプリングフィンガーに遭遇することを意味し(図の仕様ブロックに示されている0.5 mmの公差を超えて)、初日から同じ振動と加速された摩耗パターンが発生します。ベアリング キットと完全なクラッチ キットのコストは通常、 総修理費用の 15 ~ 25% 未満 、部品の交換は経済的に不合理になります。
標準的なバッテリー電気自動車 (BEV) には手動クラッチがないため、スローアウト ベアリングがありません。電気モーターはクラッチ機構を持たない固定比単速減速機を介して駆動輪に接続されています。ただし、一部のパフォーマンス EV アプリケーションおよび特定のハイブリッド構成では、クラッチ パックを保持する自動マニュアル トランスミッションまたはデュアル クラッチ トランスミッションが使用されます。この場合、電気的に作動する CSC ユニットが使用され、スローアウト ベアリングが含まれていますが、ペダル操作の油圧回路ではなく電子クラッチ アクチュエータによって制御されます。
スローアウトベアリング図の潤滑注記には、クラッチ環境に適合する高温、高融点のグリースが指定されています。ほとんどの OEM およびクラッチ キット メーカー (LuK、Sachs、Valeo、Exedy) には、クラッチ キットに適切なグリースが入った小袋が含まれています。個別に調達する場合、 二硫化モリブデン (MoS2) グリース、NLGI グレード 2 、滴点が 180°C 以上のものが適切です。銅の焼き付き防止化合物は技術者によって使用されることもありますが、移行しやすく、熱伝導率が高いためベアリング ハブへの熱伝達が促進される可能性があるため、理想的ではありません。ホイール ベアリング グリースやシャーシ グリースは決して使用しないでください。どちらも柔らかすぎるため、クラッチの熱で液化し、ディスク表面に移行します。
